产品5 HE0J100型电压互感器误差特性在线检测仪综合检定装置

HE0J100型电压互感器误差特性在线检测仪综合检定装置用于电压互感器误差特性在线检测仪检测试验，可完成Q/GDW12006-2019《电压互感器误差特性在线检测仪技术条件》内容中的全检验收试验项目中的 安全试验 、通信规约一致性检查、电压测量偏差试验、基本误差试验、测量重复性试验、电压互感器误差特性评估试验 、同步性能试验。

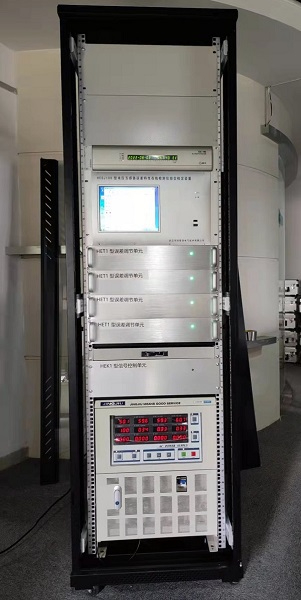

1结构形式

（1）19英寸标准42U机柜，外形尺寸（高×宽×深）：2000mm×600mm×800mm；

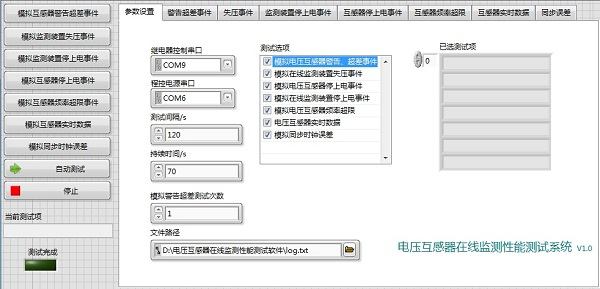

（2）独立工控机运行数据分析平台，配置1T以上硬盘储存本地数据；

2装置工作温湿度范围：温度范围：(0~50)℃，相对湿度：≤90%RH

3装置电源：ADC220V，3kW。

4电压互感器误差特性在线检测仪综合检定装置功能及参数

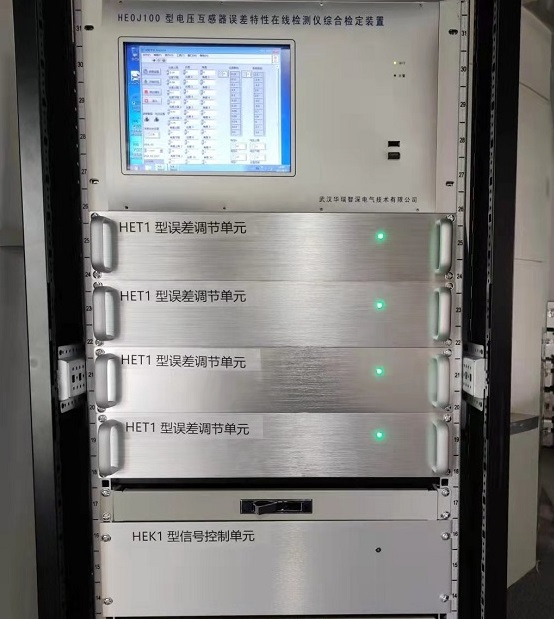

电压互感器误差特性在线检测仪综合检定装置由屏柜、控制箱、误差调节单元、工控机组成。检定装置可向多台试品同时提供工作电源和各通道电源的功能。可配置实验台面板提供多组输出信号，包括试品220V电源接口、试品12通道电压信号接口、试品B码同步接口和网络接口用于连接试品698通讯协议串口输出。

4.1三相精密电压电源，4组，共12通道，可独立输出。

4.2串口通信控制12通道输出。

4.3每通道电压输出要求

4.3.1交流电压输出

量限：    380V、220V、100V、57.735V

调节范围：(0～120)%RG       RG为量限,下同

调节细度：0.001%RG

准确度：0.02%RG

稳定度：≤0.01%/2min   典型值：0.005%/2min

失真度：≤0.2%（非容性负载）

输出负载：   每相20VA

负载调整率：优于0.02%

4.3.2相位

调节范围:  0°～359.999°

分辨率： 0.001°

准确度： 0.02°

4.3.3频率

调节范围： 40Hz～70Hz；

分辨率： 0.0001Hz

准确度： 0.005Hz

4.3.4电压谐波设置

谐波次数： 2～50次

总谐波含量： 0～40.00%

谐波相位： 0°～359.999°

谐波设置准确度：≤（±10%）RD，RD为谐波设定值。
