产品4 HENZ6型电压互感器误差在线测试仪

HENZ6型电压互感器误差特性在线测试仪用于在线测试变电站电压电压互感器误差。在线测试装置可接收24路互感器二次信号，通过各路信号比对，甄别输出异常的互感器，计算各路互感器比值误差与相位误差。本装置具有强大的软件分析功能，可以直观的显示波形、误差曲线和实时数据。

1结构形式

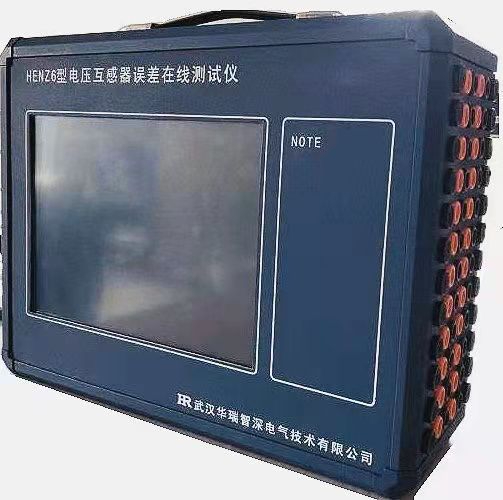

（1）便携式标准机箱。外形尺寸：电压互感器误差特性在线测试仪尺寸是360mm（长）280mm（宽）140mm（高）。

（2）独立工控机运行数据分析平台，配置500G以上硬盘储存本地数据；

2装置工作温湿度范围：温度范围：(0~50)℃，相对湿度：≤90%RH

装置电源：ADC220V

3电压互感器误差特性分析装置测量功能

（1）测量范围：电压(V):2%-190%Un；

装置准确度等级：0.05级；

装置测量分辨率：0.01%；

采样率：满足采用频率256点/周波；

通道数：可同时支持24台电压互感器在线误差数据采集。

（2）采样部分：全通道同步采样；

采集电压互感器十个连续周波的瞬时值，采集频率 256 点/周波以上，同时可配置解析各种采样频率的合并单元输入的电压互感器10个连续周波的瞬时值，计算任何二个电压互感器之间的幅值差和相位差的偏差，每一路的有效幅值，系统频率。

将每台电压互感器间隔的二次电压，通过高精度PT(准确度优于0.02级)转换为AD可接收的基波信号和差值信号，并转化为数字量。

4数据分析平台

（1）外部接口：工控机有2个以上USB口，可连接USB的有线鼠标键盘，具备2个以太网接口，RJ45电口。

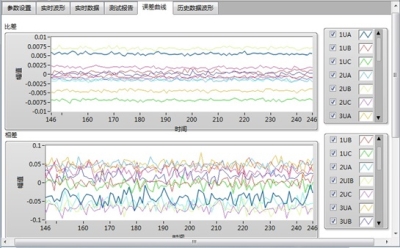

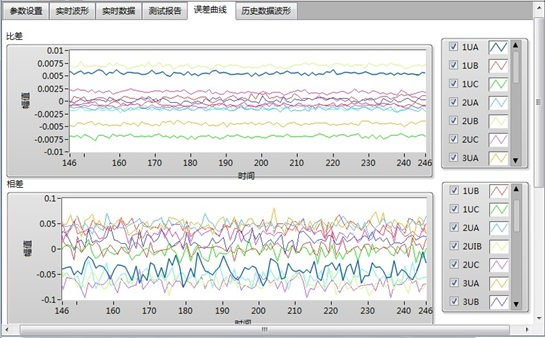

（2）分析功能：输出比差和相差等数据，统计比值差及相位差的均值、变差等数据，描绘误差曲线，对误差越限事件告警并保存。

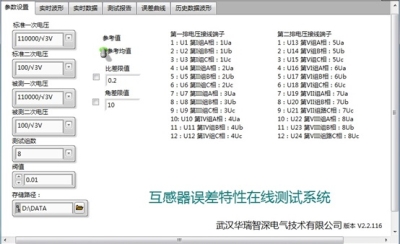

（3）参数设置：参数设置可设置被监测电压互感器在数据处理单元中各通道的映射、变比等。

（4）实时波形显示：实时波形显示各通道实时波形和误差数据。

（5）测试报告记录：测试报告记录三个数据文件，包括电压互感器离线误差数据，电压互感器在线实时数据，电压互感器运行状态信息。

（6）历史数据：可查阅记录的数据。
