产品3 HENZ5型配网互感器误差自动测试装置

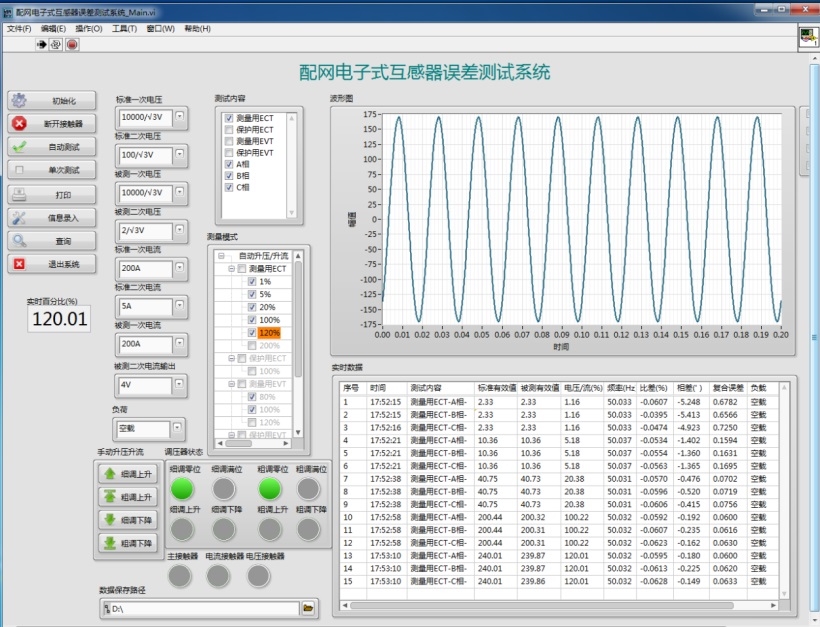

HENZ5型配网互感器误差自动测试装置用于自动测试配网用单相或三相电子式电流电压互感器误差。测试系统主要由四部分组成：电子式互感器校验仪、精密电流电压互感器、升压升流装置和控制系统。适用于模拟输出的电子互感器误差测试，可用于电子互感器基本的准确度测试、复合误差测试、谐波误差测量，也可用于电子式互感器与传统互感器比对测试。本装置具有强大的软件分析功能，可以直观的显示波形和各种有效数据，并具有数据存储、离线分析等功能。

1结构形式

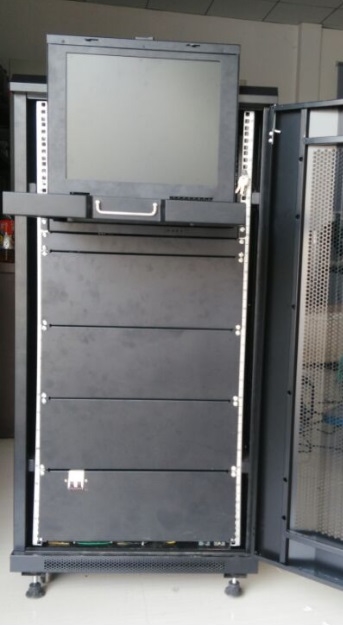

（1）19英寸标准22U机柜，外形尺寸（高×宽×深）：1200mm×600mm×600mm；

（2）独立工控机运行数据分析平台，配置1T以上硬盘储存本地数据；

2装置工作温湿度范围：温度范围：(0~50)℃，相对湿度：≤90%RH

3装置电源：ADC220V

4误差测试装置参数

(1)电子式互感器校验仪

标准通道信号输入电压：额定输入100V或100/ V

输入电流：额定输入5A或1A

被测通道输入信号≤10V（峰峰值）

准确级：0.05%

(2)标准电压互感器

额定一次电压：10/ kV、10kV

额定二次电压：100/ V、100V

准确级：0.02级

最高电压：13000V

(3)标准电流互感器

额定一次电流：15A、40A、100A、200A、300A、600A

额定二次电流：5A

准确级：0.02S级

最大电流：1200A

(4)校验等级：5、3、1、0.5、0.2、0.1、0.5S、0.2S
