产品6 HSNO1型变电站线损分析装置

通过长期比较输电线路两端变电站的三相电压电流12个实时值与线损实时计算值的关系，分析线损异常原因。电容式电压互感器串联电容块击穿、电流互感器剩磁均可能严重影响电能表的计算结果，进而得出错误的线损值。如果是电压信号异常，可通过配套的全站电压互感器误差在线测试装置验证；如果电流信号异常，可离线校准验证。

线损分析装置可安装在计量屏柜内，本站的三相电压信号和三相电流信号从计量屏柜获取，标记时间标签后通过网络发送至对方变电站，线损分析装置可同时获取本站和对方变电站三相电压电流12个实时值，线损分析装置实时显示本站和对方变电站电压互感器和电流互感器各通道实时数据，可实时计算有功功率、无功功率、视在功率、功率因数、电网频率和线损实时值。

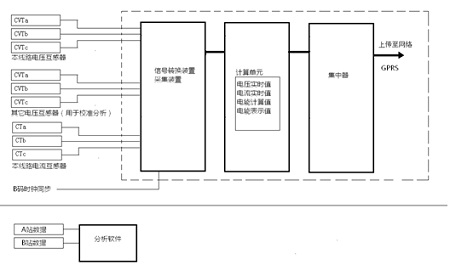

线损分析装置由转换装置、采集模块、计算单元、集中器和分析软件组成。转换装置、采集模块、计算单元、集中器安装在线路两端的变电站；分析软件安装在任何需要的地方。
