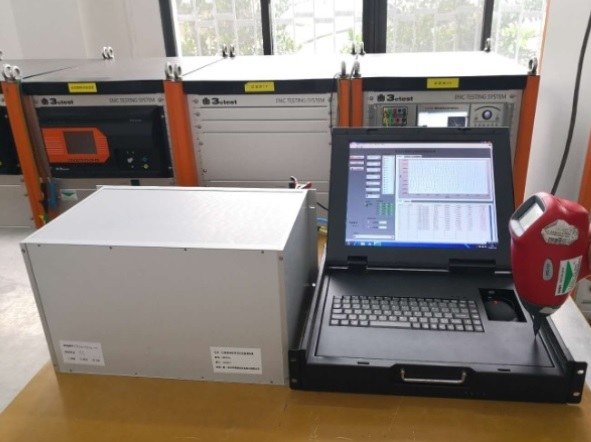

HDNO1型变电站容性设备介损在线监测装置

1结构形式

（1）19英寸标准6U机箱、便于安装在屏柜内；

（2）独立工控机运行数据分析平台，配置1T以上硬盘储存本地数据；

2装置工作温湿度范围：温度范围：(0~50)℃，相对湿度：≤90%RH

3装置电源：ADC220V

4变电站容性设备介损在线监测装置参数

（1）测量范围：电压(V):2%-190%Un；

参考泄漏电流为0.005A~2A

装置准确度等级：0.05级；

装置测量分辨率：0.01%；

采样率：满足采用频率256点/周波；

通道数：可同时支持30 台容性设备介损在线数据采集。

（2）采样部分：全通道同步采样；

采集容性设备泄露电流连续周波的瞬时值，采集频率 256 点/周波以上，计算容性设备一次电压与泄漏电流之间相位差的偏差。

5远程数据通讯功能

（1）安全要求：

通讯装置具备ESAM模块安全芯片；

远程数据通讯传输采用ESAM模块算法的安全芯片加密技术以符合国家电网公司的信息安全要求；

通讯装置通过国家级安全测评；

（2）通信协议：通讯符合DL/T860协议；

（3）报文专用编码规范：数据最终上传至用户终端，上传参量包含带时标的泄漏电流幅值相位、电压有效幅值相位、计算后的容性设备电容量、介损值、系统频率。

6数据分析平台

（1）接口：工控机有2个USB口，可连接USB的有线鼠标键盘，具备2个以太网接口，RJ45电口。

（2）功能：输出电容量、介损值等数据，统计电容量、介损值的均值、变差等数据，描绘介损曲线，对介损越限事件告警并保存。

（3）参数设置：可设置被监测容性设备在数据处理单元中各通道的映射、变比等。

（4）实时波形显示：实时波形显示各通道实时波形和介损数据。

（5）测试报告记录：测试报告记录三个数据文件，包括容性设备离线数据，容性设备介损在线实时数据，容性设备介损运行状态信息。

（6）历史数据：可查阅记录的数据。
