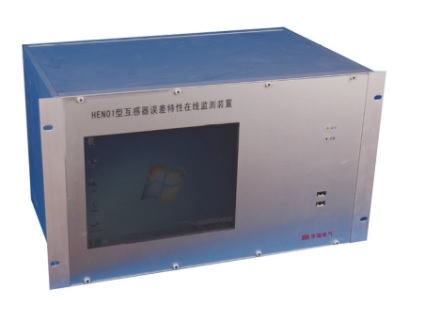

HENO1型电压互感器误差特性在线监测装置/电压互感器计量性能在线监测装置

1结构形式

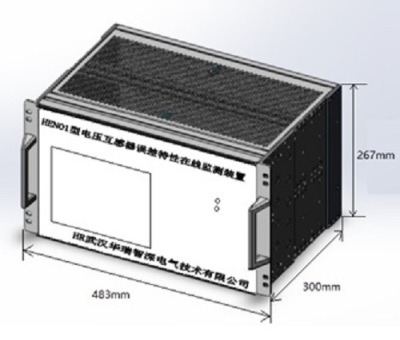

（1）19英寸标准6U机箱、便于安装在屏柜内；

（2）独立工控机运行数据分析平台，配置500G以上硬盘储存本地数据；

2装置工作温湿度范围：温度范围：(0~50)℃，相对湿度：≤90%RH

3装置电源：ADC220V

4电压互感器误差特性分析装置测量功能

（1）测量范围：电压(V):2%-190%Un；

装置准确度等级：0.05级；

装置测量分辨率：0.01%；

采样率：满足采用频率256点/周波；

通道数：可同时支持60 台电压互感器在线误差数据采集。

（2）采样部分：全通道同步采样；

采集电压互感器十个连续周波的瞬时值，采集频率 256 点/周波以上，同时可配置解析各种采样频率的合并单元输入的电压互感器10个连续周波的瞬时值，计算任何二个电压互感器之间的幅值差和相位差的偏差，每一路的有效幅值，系统频率。

将每台电压互感器间隔的二次电压，通过高精度PT(准确度优于0.02级)转换为AD可接收的基波信号和差值信号，并转化为数字量。

5远程数据通讯功能

（1）安全要求：

通讯装置具备ESAM模块安全芯片；

远程数据通讯传输采用ESAM模块算法的安全芯片加密技术以符合国家电网公司的信息安全要求；

通讯装置通过国家级安全测评；

（2）通信协议：通讯符合DL/T645-2007协议；

（3）报文专用编码规范：数据最终上传至用户用电信息采集系统，上传参量包含带时标的二次电压有效幅值、计算后电压互感器比值差、相位差、频率、温度。

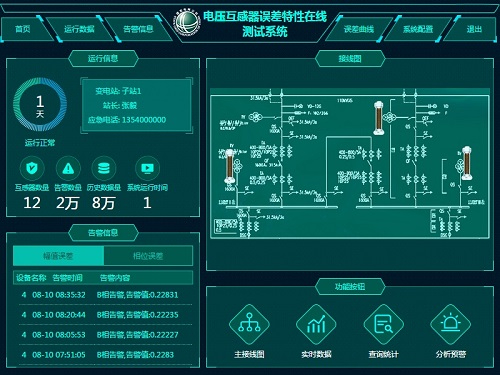

6数据分析平台

（1）接口：工控机有2个USB口，可连接USB的有线鼠标键盘，具备2个以太网接口，RJ45电口。

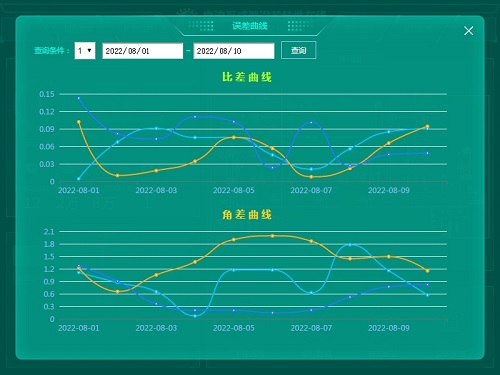

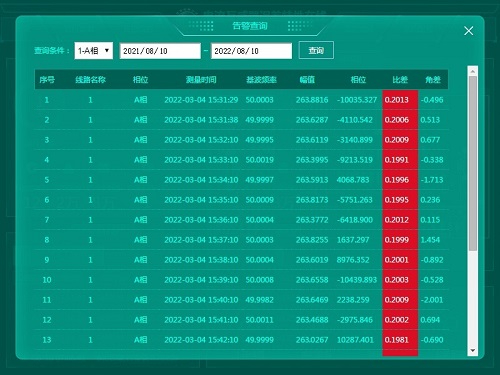

（2）功能：输出比差和相差等数据，统计比值差及相位差的均值、变差等数据，描绘误差曲线，对误差越限事件告警并保存。

（3）参数设置：可设置被监测电压互感器在数据处理单元中各通道的映射、变比等。

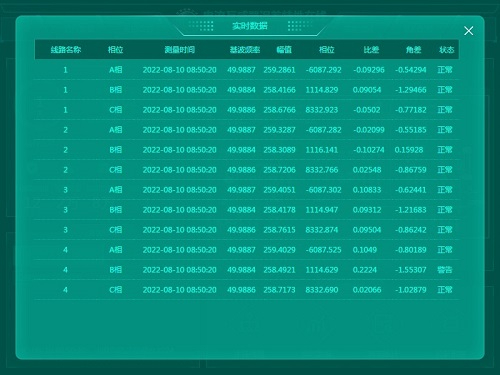

（4）实时波形显示：实时波形显示各通道实时波形和误差数据。

（5）测试报告记录：测试报告记录三个数据文件，包括电压互感器离线误差数据，电压互感器在线实时数据，电压互感器运行状态信息。

（6）历史数据：可查阅记录的数据。
